钢结构雨棚是建在两座建筑物之间，起到接通两座建筑物做为过道雨棚，或设在建筑物出入口门头或顶部阳台上方用来挡雨、挡风、防止高空坠落物砸落，起到保护作用的一种建筑装配。

适用区域：街道两侧、产业园区、学校、小区、办公楼、商场外围等

目前经常建设的雨棚主要有四类：钢结构玻璃雨棚，钢结构铝板雨棚，彩钢瓦（阳光板）雨棚，钢结构彩钢瓦车棚

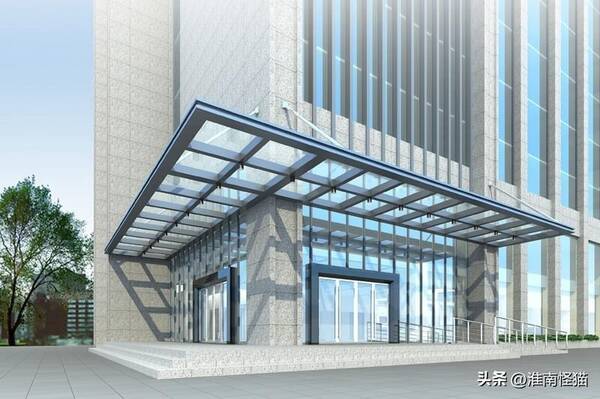

钢结构玻璃雨棚

钢结构玻璃雨棚顶部为钢化玻璃，或夹胶安全玻璃，两种都是安全玻璃。

因其呈现效果简洁大气，能与整体建筑互相融合，所以经常用于写字楼办公楼出入口，产业园区建筑

钢结构铝板雨棚

钢结铝板雨棚主龙骨架以钢结构为主，顶部采用铝板

优点：铝合金永远不生锈，不变形，也不用担心高空有坠落物掉下砸坏铝板雨棚，钢结构铝板雨棚是性价比最高的，寿命最长的雨棚，适合飞机场，银行，大型超市，工程，学校，酒店，别墅都可以。

铝单板可以根据适用场合，定制需要的外形，有一定的装饰效果，加上质量较轻，所以经常用在需要建设的大型场所

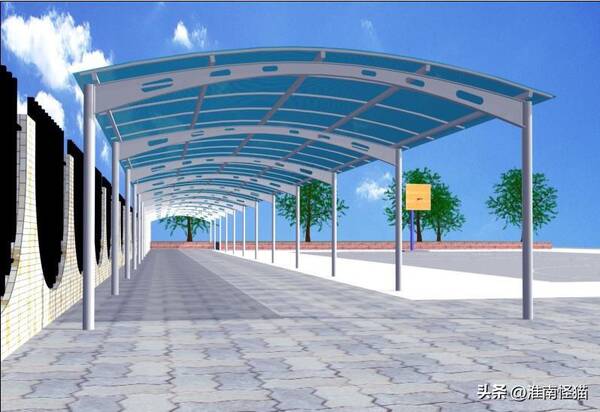

钢结构PC板雨棚

PC 板雨棚可分（耐力板雨棚，阳光板雨棚）这款雨棚特点重量轻，有质保可以达到十年以上，特别适合温室棚，菜棚，下雨时，声音比较吵

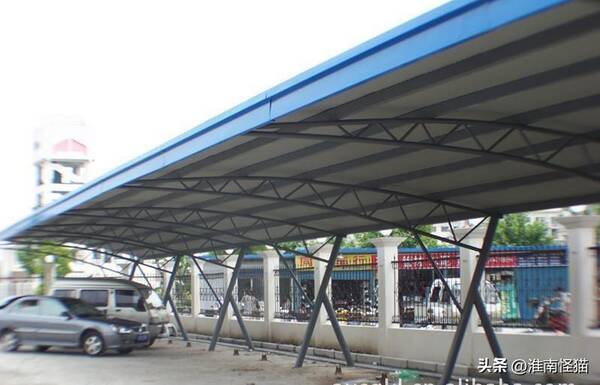

钢结构彩钢瓦车棚

彩钢瓦颜色多样，一般常用的颜色有草绿色和象白色，其重量轻，能减少因暴风雪天气而坍塌的危险。安装采用拼接式可以避免漏雨。

钢结构雨棚详细施工过程

• 加工准备及下料

按照施工图放样，放样和号料时要预留焊接收缩量和加工余量，根据放样作样板。钢材矫正：钢材下料前必须先进行矫正，矫正后的偏差值不应超过规范规定的允许偏差值，以保证下料的质量。热加工的型钢先热加工，待冷却后再号孔。钢板预埋件及其他零件切割钻孔及喷防腐漆处理。

• 测量放线

根据土建标高基准线测预埋件标高中心线，检查预埋件标高偏差、左右偏差。整理结果，确定预埋件分隔的调整处理方案。沿楼板外沿弹出墨线定出预埋件顶标高线。

• 预埋件安装处理

定位预埋件安装位置，打钻安装。要求预埋件位置准确、埋设牢固。标高偏差不大于9mm，左右位移不大于20mm。

• 悬挂臂安装焊接

悬挂臂安装采用焊接，需检查焊接节点，调节悬挂臂设计坡度，准确无误方能进行焊接。靠边一条悬挂臂准确无误后，安装另一边一条悬挂臂，就位准确后点焊。然后以此两条悬挂臂为基准拉出悬挂臂的最高、最底标高线，一一焊接剩余悬挂臂。并焊接无缝钢管。型钢需接长时，先焊接头并矫直。采用型钢接头时，为使接头型钢与钢板预埋件紧贴，应按设计要求铲去楞角。对接焊缝应在焊缝的两端焊上引弧板，其材质和波口型式与焊件相同，焊后气割切除并磨平。

• 校准检验

悬挂臂安装后首先检查现场连接部位的质量。悬挂臂安装质量主要检查悬挂臂竖向面的不垂直度；受压对悬挂臂竖向面的侧面下垂；悬挂臂坡度。保证悬挂臂符合设计受力状态及整体稳定要求。

• 连接受力拉索

定位拉杆基准线、标高线，按要求安装预埋件，焊接栏杆。

• 不锈钢玻璃爪安装焊接

按设计尺寸弹出纵横线及设计标高，用夹具夹紧，进行定位点焊，装配完毕，焊接玻璃爪底座。

• 防锈喷漆处理

应清除熔渣及飞溅物，不锈钢件表面喷白漆多遍防锈喷漆处理。涂料及漆膜厚度应符合设计要求或施工规范的规定。以肢型钢内侧的油漆不得漏涂。
