电缆桥架的规格和型号名称（国标电缆桥架各种规格的厚度是多少）

槽式属于电缆桥架结构类型的一种，全称为无孔托盘，具有抗干扰能力强的特点，类似结构还有有孔托盘俗称托盘式。槽式电缆桥架的规格有很多，例如400*100mm、500*100mm、600*100mm、800*100mm等。槽式电缆桥架规格不同，厚度也不同，价格也不同。例如钢制槽式桥架100*50规格桥架厚度应为1.0mm，200*100规格桥架厚度应为1.2mm，例如镀锌槽式电缆桥架：100*100*1.0桥架价格为一米19.5元，200*100*1.2桥架价格为一米31.6元。更多详细内容可以参考下面：

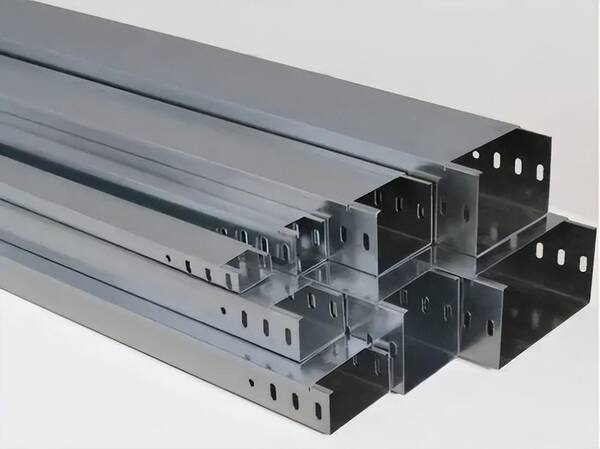

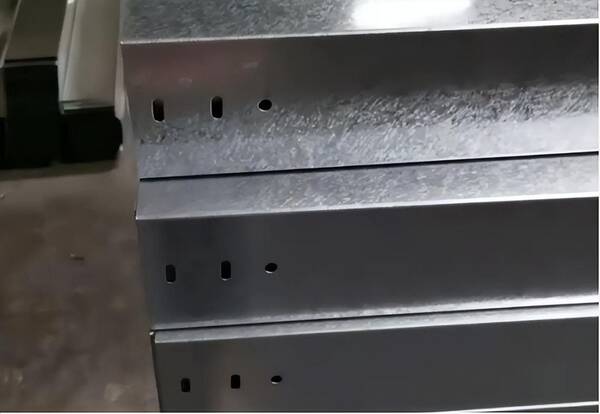

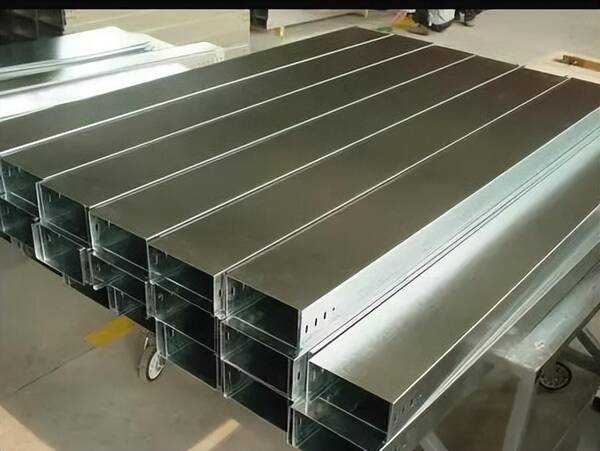

1、槽式电缆桥架

槽式电缆桥架敷设时，托盘梯架与支吊架、连接板之间的固定螺栓应该拧紧且不遗漏，螺母出现的位置应该在桥架的外侧而不是内侧。槽式电缆桥架可在建筑物露天安装，也可以敷设在建筑物管廊支架上。槽式电缆桥架的应用场景包括地下停车场、工厂厂房等许多电缆外露需要保护的供电环境。

2、电缆桥架规格

槽式电缆桥架的常用小规格有50*25mm、60*25mm、60*40mm、60*50mm、80*40mm、80*50mm、80*60mm、100*50mm、100*60mm、100*80mm等。槽式电缆桥架的常用中等规格有200*50mm、200*100mm、200*150mm、300*50mm、300*100mm、300*150mm、400*100mm、400*150mm、400*200mm等。

3、电缆桥架厚度

按照2013桥架标准，电镀锌厚度要求大于等于12um，热浸镀锌厚度要求大于等于65um，防火涂层厚度要求大于等于60um,VCI双金属涂层厚度要求大于等于8um。按照2013桥架标准，托盘、梯架的宽度大于150mm小于等于300mm，如果为钢制，桥架厚度应为1.2mm，如果为铝合金，桥架厚度至少为1.5mm，如果为玻璃钢制，桥架厚度最小为3.5mm。

4、电缆桥架价格

不同表面处理的电缆桥架价格也不同，例如同为600*100*2.0规格厚度，镀锌桥架价格为134.1元/米，防火桥架价格为176.1元/米，喷塑桥架价格为209.6元/米。不同表面处理的电缆桥架价格也不同，例如同为50*50*1.0规格厚度，镀锌桥架价格为15.0元/米，防火桥架价格为21.9元/米，喷塑桥架价格为27.4元/米。
